产品详情
HTT系列一体化工频电力专用UPS电源(三进单出)
价格:
29999.00
39999.0
评论:0
产品详情
产品评论(0)
型号: HTT 31/6-120K 规格: 6-120KVA
转换时间: 0秒 重量: 根据机器配置
尺寸: 800 x 800 x 2260 输出电压: 单相AC220V±1%

HTT系列一体化工频电力专用UPS电源


HTT系列电力专用UPS、TB旁路稳压柜、TX系列馈线柜是针对中国电力的发展需求,专为发电厂、变电站、配电所设计的电源产品,具有双变换在线式、零转换功能。主要用于电力远动、RTU、电力载波、电力监控等。市电正常时,单相220V(或三相380V)经过隔离、整流滤波后通过逆变器给负载供电;若交流电网输入异常或断电时,则由电力系统后备的直流屏经逆止二极管逆变供电,当直流屏欠压或断电时,静态开关切换到旁路供电;市电恢复正常时,自动切换到市电逆变供电。若逆变器过载或故障时,转为旁路供电,同时发出警告信号。


1.应用领域:

广泛应用于发电厂、变电站、配电所等。

2.性能特点:

整流器

单相/三相交流市电通过匹配隔离变压器送至整流器的输入,当市电电压在±25%范围波动,负载在100%的范围内变化时,整流器输出直流电压稳定在±5%内。

逆变器

采用SPWM技术,通过IGBT模块逆变器把直流电压变换为标准的正弦波交流电压,就可以**程度地降低失真,减小滤波器的体积,确保在负载变化时取得极好的动态特性。

直流屏

在市电欠压或故障时,与直流端相联的直流屏就会自动毫不间断地供电,直流屏放电时会给出信号;在接近终止放电电压时,系统将给出警示信号,如果放电至极限电压,系统就会转入备电运行。

市电/备电

在使用双路交流(市电为主电,另外一组为备电)的机型时,市电异常或故障时,转为备用电源供电。两路交流输入都故障时,才转为直流屏供电。

静态开关

静态开关可不间断地实现旁路与逆变的切换功能,切换可以自动完成,也可以通过手动完成。

智能监控

通过RS232/RS485、电量变送信号将UPS的工作状态和数据实时地传输到DCS系统,实现智能监控。

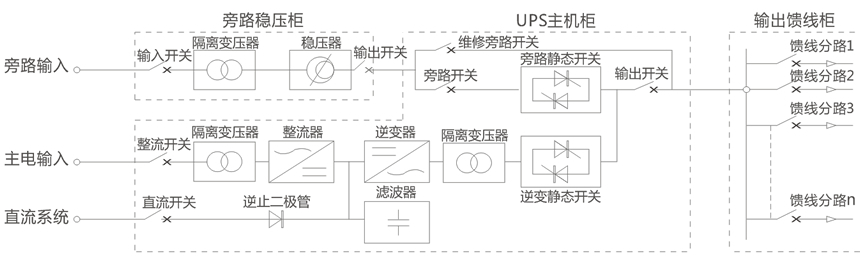

3.原理框图:


4.技术参数:

型号

HTT11/1-30KS

HTT31/6-120K

HTT33/6-120K

    型 号 分 类

1-30KVA

6-120KVA

6-120KVA

交 流 输 入



单相

三相

三相

电   压

单相AC220V±25%

三相AC380V±25%

三相AC380V±25%

频   率

50HZ±5%,60HZ±5%

频率跟踪速率

≦1Hz/S

   交 流 输 出

标称相电压

单相AC220V±1%

单相AC220V±1%

三相AC380V±1%

标称频率

50Hz / 60Hz ± 0.05 (电池供电)

功率因数

≥ 0.8

波形

正弦波

总谐波失真

线性负载<2%,非线性负载<3%

过载能力

过载125%10min,过载150%1min,负载正常后自动恢复

峰值因数

3:1

市电断电转换时间

0ms

逆变/旁路转换时间

≤1ms

   直 流 输 入

直流电压(电池)

DC110/220V

直 流 范 围

DC93-137V/184-275V

    警 告 装 置


市电断电

蜂鸣器每隔4秒鸣叫1次

市电异常

蜂鸣器每隔4秒鸣叫1次,市电模式指示灯闪烁

电池将耗尽

蜂鸣器每隔1秒鸣叫1次,电池模式指示灯闪烁,电池低压灯亮



过载指示灯常亮,蜂鸣器长鸣

UPS异常

故障指示灯常亮,蜂鸣器长鸣

   内部保护装置

直流电压(电池)

电池低压自动关机,市电恢复自动重启,小型断路器保护



超载(120—150%) 60秒后自动转至旁路供电,负载正常后恢复

过温度

UPS内部温度>85℃自动转至旁路

输出短路

限流,自动关机,小型断路器保护

UPS异常

自动转至旁路,负载由市电供电

杂波滤波器

10~100KHz at 40dB; 100KHz~100MHz at 70dB

控制面板                                             LCD+LED

LCD显示屏或触摸屏

显示UPS运行状态,输入、输出电压;输入、输出频率;电池电压;输出功率(%);逆变器温度

电池低压指示灯

电池电压低时亮

过载指示灯

过载时亮

故障指示灯

故障时亮

UPS状态指示灯

市电模式;电池模式;逆变供电;旁路供电;UPS异常

满载效率

91%

92%

95%

电脑通讯接口

RS232/RS485(远程网络监控选件)

运行温度

-10℃ ~ 50 ℃

相对温度

30% ~ 90%(无凝结)

运行高度

< 2000 m (每增加100m下降1%,最高4000m)

噪音

48 - 55dB

53 - 65dB

55 - 65dB

箱体颜色

灰白色7032/7035/黑色(可选)

尺寸(W x D x H)mm

800 x 600 x 2260/800 x 800 x 2260

1000 x 800 x 2260/1200 x 800 x 2260

主机重量

根据机器配置

选 件

干接点/RS485/网络适配器(SNMP)/谐波补偿柜/输入输出配电柜/输入输出隔离柜
/防雷装置/旁路稳压柜/可根据要求设计机柜尺寸
