UPS怎么防雷？雷击浪涌的3条入侵路径与SPD分级配置指南
雷击是 UPS 现场故障里最”贵”的一种：它不在质保范围内，而且往往不只是 UPS 坏——浪涌顺着线路打过去，后端的服务器、PLC、通信设备会一起遭殃。

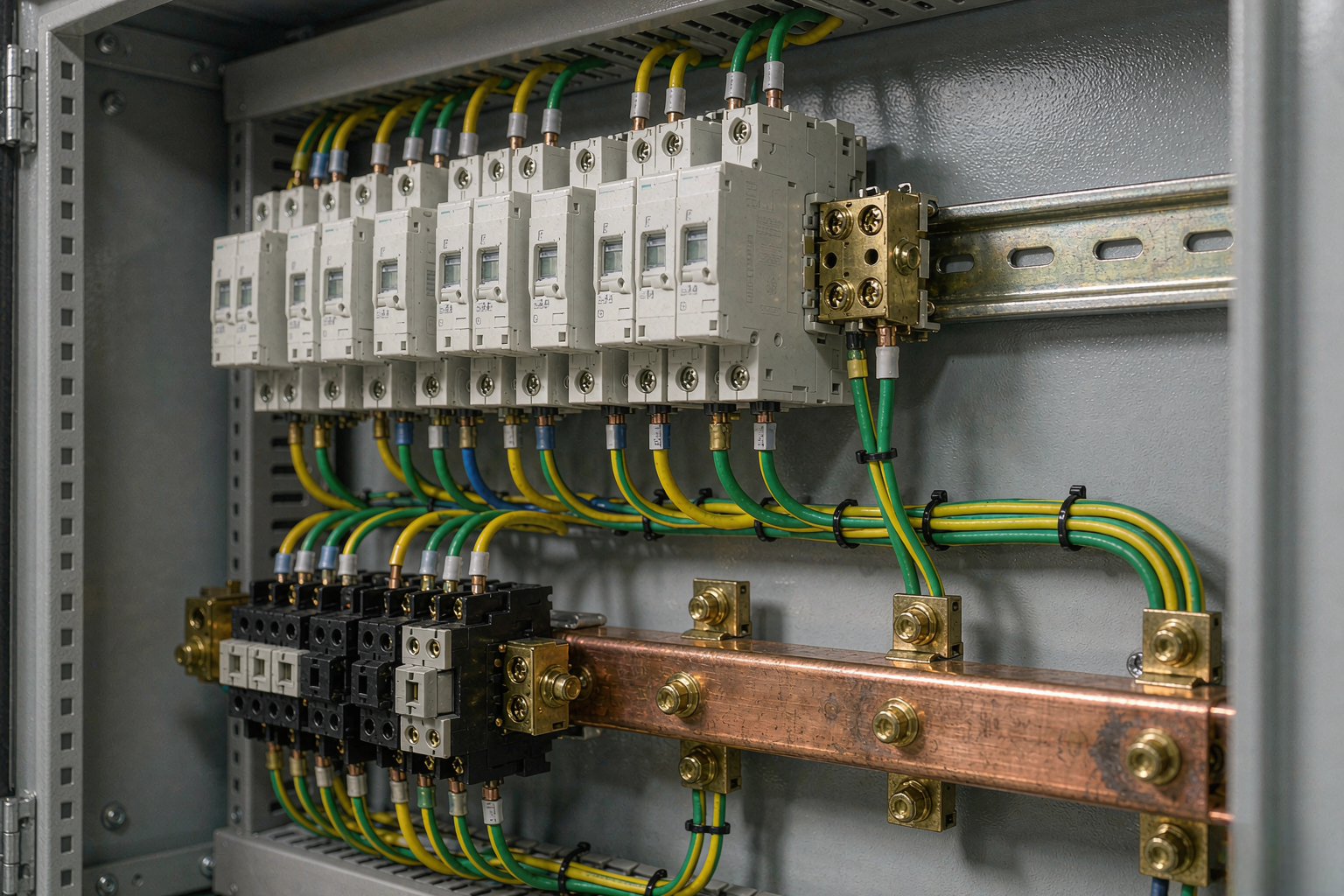

很多用户以为”UPS 本身就有防雷功能，不用额外做什么”。这个认知是雷击损坏的主因。UPS 内部的防护器件（压敏电阻、EMI 滤波器）确实存在，但它的设计目标是抑制电网上的常规干扰和一定程度的小能量感应浪涌，并不承担雷电流的泄放任务。真正能挡住雷击的，是安装在 UPS 前端、按分级配置的浪涌保护器（SPD）。
本文讲清三件事：雷击浪涌会从哪几条路径打进来、SPD 该怎么分级配置、以及现场最常见的 6 个错误做法。
一、先认清一个事实：UPS 自带的防护能力有限
UPS 输入端通常有压敏电阻（MOV）和输入 EMI 滤波电路，这也是很多厂家宣传”内置防雷”的依据。但这些器件的通流能力很小，一般只能承受几个千安级别的 8/20μs 冲击电流，而一次近距离雷击产生的浪涌能量要高出一到两个数量级。
| 防护层级 | 能承受的冲击 | 对象 |
|---|---|---|
| UPS 内置 MOV + 滤波 | 几千安级（8/20μs），感应雷的小能量分量 | 电网常规干扰、静电、开关操作过电压 |
| 专业 SPD（第二级） | 20~40kA（8/20μs） | 配电线路上的感应雷浪涌 |
| 专业 SPD（第一级） | 12.5~25kA（10/350μs，能量约为 8/20μs 的十几倍） | 直击雷电流分量、进线端大能量浪涌 |
差距一目了然。把 UPS 内置防护当成防雷手段，等于用保险丝去挡洪水。一旦雷电流超过内置器件的承受能力，常见的损坏模式是：输入整流桥击穿、IGBT 功率管炸裂、控制板烧毁、通信卡失效——其中控制板和通信卡的损坏，十有八九不是从电源端打进来的，而是从信号线。
二、雷击浪涌的三条入侵路径
这是防雷设计里最需要先厘清的部分。很多现场只做了电源防雷就以为完成了，结果设备照样被雷打坏，原因就是漏掉了另外两条路径。
| 路径 | 侵入方式 | 典型受害部位 | 对应措施 |
|---|---|---|---|
| 路径一：电源线路 | 架空线或长距离电缆被雷击或感应，浪涌沿相线/中性线传入 | UPS 输入整流模块、旁路回路、输入滤波器件 | 电源 SPD 分级配置（本文第三、四节） |
| 路径二：接地系统（地电位反击） | 雷电流入地引起局部地电位瞬间抬高，通过 PE 线反向进入设备 | UPS 机壳、控制板、后端负载 | 等电位联结、共用接地、降低接地电阻 |
| 路径三：信号与通信线路 | RS232/RS485、网线、干接点、监控线被感应，浪涌从通信口进入 | UPS 通信卡、监控模块、控制板 | 信号 SPD 或光电隔离（长距离、跨建筑走光纤） |
路径三是最容易被忽略、也最常造成”莫名其妙损坏”的一条。典型的现场描述是：”市电和配电都装了防雷器，UPS 还是被打坏了控制板。”因为 UPS 的 远程监控接口（RS232/RS485、干接点）一旦连到几十米外的监控室，就成了一条现成的天线。这类接口的防护要靠信号 SPD，或者更彻底的做法——长距离传输改用光纤，从原理上切断电气通路。
顺便把AS400干接点卡这类接口卡的使用场景说明一下：它输出的是干接点信号，抗干扰能力比模拟量强，但”抗干扰”不等于”防浪涌”，雷击过电压同样会击穿光耦和驱动电路，接口侧仍建议加装信号保护器。
三、SPD 分级配置：为什么必须是”三级”而不是”一级”
SPD 不能只装一个就完事。原因是雷电流能量巨大，任何单一器件的通流能力都有上限，工程上采用逐级泄放、逐级降压的思路，把一个大浪涌分成几段消化。参照 GB 50343《建筑物电子信息系统防雷技术规范》与 IEC 61643 的分级方式：
| 级别 | 试验波形 | 安装位置 | 典型参数 | 作用 |
|---|---|---|---|---|
| 第一级 T1（Type 1） | 10/350μs | 建筑物总进线柜 / 主配电柜 | Iimp 12.5~25kA | 泄放直击雷大电流分量 |
| 第二级 T2（Type 2） | 8/20μs | 分配电柜、UPS 输入端 | In 20~40kA | 泄放线路感应雷浪涌，把残压降到千伏级 |
| 第三级 T3（Type 3） | 8/20μs / 1.2/50μs | 设备端、机柜内插座 | In 3~10kA | 精细保护，进一步压低残压 |
这里有个最容易出问题的细节：能量配合。两级 SPD 之间需要足够的线路长度（工程经验值不小于 10 米），或者加装退耦电感/专用配合器件。如果两级装得太近（比如在同一个配电柜里紧挨着），后级 SPD 会因为动作更快而先承受全部能量，结果是”装了三级，实际只有最后一级在挨打”，很快就被打坏。
UPS 场景的典型配置逻辑是：
- 建筑物已按规范做过总进线防雷（T1）→ UPS 所在配电柜或机房配电箱装 T2；
- 建筑物完全没有防雷措施，且进线为架空线 → 优先补 T1，再配 T2；
- UPS 后端带的是精密设备（服务器、精密仪器、PLC）→ 机柜侧再加 T3。
对于电力系统内部的机房，通常站内已有完整的防雷与接地系统，UPS 侧补充 T2 即可，重点转向等电位与信号侧防护。具体到电力机房的设备形态选择（工频后备式、机架式、在线式），可参考变电站与电力机房逆变电源怎么选。
四、UPS 防雷的 5 个配置要点
要点一：SPD 必须装在 UPS 的前端，并配独立的后备保护。
SPD 应安装在 UPS 输入侧（市电侧），而不是 UPS 与负载之间。原因是浪涌主要来自电网方向，装在前端才能在进入 UPS 之前泄放掉。同时，SPD 劣化后可能短路，必须给它配专用的后备保护——SPD 专用断路器或配套熔断器。这里有个常见错误：用普通小型断路器给 SPD 做后备保护，规格选小了雷击时先跳闸，SPD 反而失去作用；选大了又起不到隔离故障的作用。应选用厂家配套或明确标注适配 SPD 的保护器件。
要点二：Up（电压保护水平）要低于 UPS 输入的耐受水平。
这是选型时最有技术含量的一项。SPD 的 Up 值代表它动作后残留在设备端的电压，这个值必须明显低于 UPS 输入端的耐冲击水平，否则 SPD 动作了，UPS 还是被打穿。220V 系统一般建议选 Up ≤ 1.5kV 的型号；对保护要求高的场合可以选 Up ≤ 1.0kV。反过来，如果后端接的是精密仪器，还要考虑 T3 级把残压进一步压低。
要点三：接地和引线，比 SPD 本身更决定效果。
这是最常被忽视、也最影响实际防护效果的一环。SPD 泄放的雷电流必须有低阻通路入地，同时引线本身的电感会抬高残压——
- 接地电阻：采用联合接地时不大于 4Ω，独立接地时不大于 10Ω，雷害严重地区应进一步降低；
- SPD 连接线尽量短，工程上建议不超过 0.5 米，且避免弯折、盘绕；
- 连接线截面要足够（一般不小于 6mm²，T1 级更大），减小线路阻抗；
- 接地线不能与信号地混接，避免地电位反击。
一句工程上的实话：SPD 装在接地良好的位置，和装在接地不良的位置，防护效果能差出一个等级。很多”装了没用”的案例，问题都在接地。
要点四：信号侧防护必须单独做。
回到第二节的路径三。UPS 的 RS232/RS485、干接点、网口，只要引出机房，就应该在接口处加装对应类型（信号电平、接口形式匹配）的信号 SPD；跨建筑或长距离传输的场景，优先改用光纤，从物理上切断电气通路，这比加保护器更彻底。如果 UPS 本身带网管卡或远程监控云卡，网口方向同样要纳入防护范围。
要点五：SPD 有寿命，必须能监测、能更换。
SPD 中的压敏电阻每次动作都会劣化，多次动作后失去保护能力，而且失效时外观可能看不出异常。所以选型时应当优先选择带遥信告警触点的型号，把失效信号接入动环监控或 UPS 监控系统，做到”坏了能知道”。定期（一般每年雷雨季前）检查 SPD 的指示窗口和告警状态，是防雷系统有效性的基本保障。UPS 侧的监控接入方式可参考UPS远程监控怎么实现。
五、SPD 选型参数逐项拆解
| 参数 | 含义 | 选型原则 |
|---|---|---|
| Uc | 最大持续工作电压 | ≥1.15 倍系统标称电压。220V 系统选 275V（TT/TN-S）或 385V（考虑电压偏差较大时） |
| Iimp | 冲击电流（10/350μs） | 仅 T1 级使用，按建筑物防雷等级确定，常见 12.5kA、25kA |
| In / Imax | 标称放电电流 / 最大放电电流（8/20μs） | T2 级常用 In 20kA、Imax 40kA；雷害重地区取上限 |
| Up | 电压保护水平（残压） | 越低越好，需低于被保护设备的耐冲击水平，建议 ≤1.5kV |
| 响应时间 | 从检测到导通的时间 | 纳秒级，不同技术路线（MOV、气体放电管、TVS）差异较大，注意配合 |
| 遥信触点 | 失效告警输出 | 重要场合必选，用于接入监控、及时发现失效 |
| 极数 / 接线制式 | 1P/2P/3P/4P | 需与配电制式匹配（TN-S、TN-C-S、TT），TT 系统一般用 4P 或”3+1″结构 |
| 后备保护 | SPD 专用断路器/熔断器 | 选用厂家配套规格，不可随意替代 |
需要提醒的是，极数选择错误是 TT 系统里比较隐蔽的失误。在 TT 系统中中性线与 PE 线在电源侧是分开的，如果 SPD 按 TN 系统的接法配置，中性线上的浪涌会失去泄放通路，防护形同虚设。
六、6 个常见误区
| 误区 | 问题所在 | 正确做法 |
|---|---|---|
| 装了 SPD 就万无一失 | 忽略接地与等电位，SPD 泄放的电流没有低阻通路 | SPD + 可靠接地 + 等电位联结，三者缺一不可 |
| SPD 装在 UPS 后面 | 浪涌来自电网方向，装在负载侧起不到拦截作用 | SPD 装在 UPS 输入侧（市电侧） |
| 只做电源防雷 | 漏掉信号路径，通信口被打坏控制板 | 电源 + 信号双路径防护 |
| 用隔离变压器代替 SPD | 两者作用完全不同，隔离变压器不承担雷电流泄放 | 隔离变压器抑制共模干扰与零地电压，防雷仍需 SPD（见下节说明） |
| 忽略接地电阻 | 接地不良时 SPD 几乎不发挥作用 | 联合接地 ≤4Ω，引线尽量短 |
| 后备保护选型随意 | 雷击时后备断路器先跳闸，SPD 失去保护 | 使用 SPD 专用或厂家配套的保护器件 |
其中”隔离变压器能不能防雷”这个问题值得单独说明。UPS 输出隔离变压器的核心作用是电气隔离、抑制共模干扰、改善零地电压，这些对精密设备和医疗场景确实重要，但它不具备泄放雷电流的能力——雷电流的能量不是靠隔离能”拦住”的，必须由 SPD 提供到地的泄放通道。所以正确的关系是：隔离变压器和 SPD 各司其职，需要同时配置，而不是互相替代。设备端电压质量的完整概念，也可以结合电力专用UPS和普通UPS有什么区别里关于输入制式与隔离方式的对比来理解。
七、不同场景的配置建议
| 场景 | 雷害特点 | 建议配置 |
|---|---|---|
| 通信基站（高山、空旷地带） | 雷害最重，进线多为架空，站点分散无人值守 | T1+T2 组合；信号口用信号 SPD 或改光纤；SPD 必须带遥信接入监控。参见通信基站电源解决方案 |
| 数据中心 | 负载价值高，对供电连续性要求极高 | 建筑级 T1 + UPS 前 T2 + 机柜级 T3；建立等电位联结网络。参见数据中心机房不间断供电解决方案 |
| 变电站、电力机房 | 站内已有防雷接地系统，需与既有系统配合 | UPS 侧补 T2，重点做等电位与信号防护。参见电力行业UPS电源解决方案 |
| 工业车间 | 供电线路长、感性负载多，感应浪涌频繁 | 配电柜装 T2；与电机、变频器类的启动浪涌一并考虑。参见工业智能制造电力保障解决方案 |
| 船舶、海上平台 | 金属船体本身是接地面，重点在等电位 | 等电位联结 + 电源侧 T2；注意船用电气标准。参见船舶行业UPS电源解决方案 |
| 矿井、隧道 | 环境潮湿、接地条件差，腐蚀影响接地电阻 | 重视接地体防腐与接地电阻实测。参见矿井行业电源解决方案 |
| 科研实验室、精密仪器 | 设备对残压敏感，对电能质量要求高 | T2+T3 组合，压低残压；配合隔离变压器使用。参见科研实验室精密仪器供电解决方案 |
对于智慧交通、安防监控这类分布广、点位多在户外的场景，防雷的复杂度主要来自点位数量与接地条件，可参考智慧交通与安防监控电源保障解决方案。户外点位还有一个常被忽视的问题：监控摄像机的信号线（网线）和电源线往往是同一路径敷设，雷击时两条线会互相耦合，防护必须同时覆盖。
八、现场防雷检查清单
雷雨季来临前，建议按下面 8 项逐条核对：
- 确认 SPD 安装在 UPS 输入侧，而非负载侧；
- 检查 SPD 后备保护器件规格是否为厂家配套或专用型号；
- 检查 SPD 指示窗口，判断是否已劣化（多数型号变色表示失效）；
- 实测接地电阻，联合接地不应大于 4Ω；
- 检查 SPD 连接线长度（建议 ≤0.5m）与弯折情况；
- 核实通信接口（RS232/RS485/干接点/网口）是否已装信号保护或走光纤；
- 确认带遥信触点的 SPD 已接入监控系统并能正常告警；
- 核对配电制式与 SPD 极数是否匹配（TT 系统注意中性线保护）。
这套检查同样适用于老旧机房的改造评估。如果 UPS 已经运行多年，除了防雷，整机与电池的健康状态也需要一并评估，判断信号可参考UPS电源用几年要更换与UPS蓄电池怎么保养。
九、常见问题（FAQ）
Q1：装了 SPD，UPS 就一定不会被雷打坏了吗？
不能保证 100%。防雷是一个系统工程，SPD 只是其中一环，效果取决于四件事：SPD 参数是否匹配（尤其 Up 与通流量）、接地是否可靠、是否覆盖了三条入侵路径、以及多级之间的能量配合是否合理。任何一项不到位，整体防护等级就下降。规范做的 SPD 系统可以显著降低损坏概率，但不能承诺”绝对不进雷”。
Q2：SPD 多久需要更换？怎么判断失效？
SPD 没有固定更换周期，取决于动作次数。常规做法是每年雷雨季前检查一次：
- 目视检查指示窗口是否变色（多数产品绿色正常、红色失效）；
- 带遥信触点的型号，检查监控是否有失效告警；
- 雷害频繁地区或经历过强雷击后，应提前检查甚至直接更换。
有条件的场合可用专用测试仪测量漏电流与残压，但工程上以指示窗口加告警信号为主。
Q3：小功率 UPS、办公场景有必要配 SPD 吗？
看所处环境。如果所在建筑已有规范的总进线防雷，且 UPS 只带办公电脑，通常不必单独加装。但如果出现以下情况，建议补装：进线为架空线、所在区域雷暴日数高、UPS 后端带的是重要设备（服务器、精密仪器）、历史上发生过雷击损坏。小功率场景一般选择带插座形式的 T3 级保护器即可，成本不高。
Q4：隔离变压器能代替防雷器吗？
不能。隔离变压器解决的是电气隔离、共模干扰抑制和零地电压问题，属于电能质量范畴；防雷器解决的是浪涌能量泄放，属于过电压保护范畴。雷电流必须有一条到地的低阻通路才能被泄放，隔离变压器的绕组不提供这条通路。两者是配合关系：隔离变压器提升供电品质，SPD 承担雷击防护。医疗、实验室这类对电能质量要求高的场所，通常两者都要配置——相关要求可参考船用与医疗设备UPS怎么选。
十、小结
把 UPS 防雷这件事收敛成三句话：
- 不要依赖 UPS 自带的防护——它的定位是常规干扰抑制，不是雷电流泄放，两者能量级别差一到两个数量级；
- 三条路径必须全覆盖——电源线路、接地系统（地电位反击）、信号线路，漏掉任何一条都会留下口子，其中信号路径最容易被忽略；
- SPD 的效果一半取决于接地和安装——Up 要低于设备耐受水平、引线要短、接地电阻要达标、多级之间要有能量配合，参数选对了但接地做差了，等于白装。
还有一个务实的建议：防雷是”平时看不出价值、出事才知道重要性”的投入。与其在雷击后更换 UPS 和负载设备，不如在设计和改造阶段把 SPD、接地与等电位一次做到位，成本要低得多。
